Spoorwegrubberpadfuncties
Een railrubberpad is essentieel voor het verminderen van schokken en trillingen in een railsysteem. Het kussen dat onder de rail wordt gelegd, zorgt ervoor dat:
1. Belastingsverdeling over een groter oppervlak
2. Eliminatie van belastingsconcentratie en de daaruit voortvloeiende vermoeiingsspanningen
3. Centreren van lasten op het draagelement
4. Absorptie van oneffen contactoppervlakken tussen rail en steun
5. Vermindering van geluid en trillingen
6. Afdichting tussen onderkant rail en bovenkant steun
7. Vermindering van slijtage van de rail en zijn steun
Materialen voor railpads
We hebben een reeks hoogwaardige elastische railpads ontwikkeld voor stijfheidseisen en verschillende toepassingsgebieden - van trams via normaalspoorlijnen tot zware transportlijnen, vooral die voor railbevestigingssystemen van het E-type en railbevestigingssystemen van het SKL-type met materiaal van HDPE /EVA/Rubber, met respectievelijk de volgende eigenschappen.
|
HDPE |
|||
|
Technische parameter |
Eenheid |
Technische vereiste |
Waarde |
|
Dikte |
G/CM3 |
0.95-0.98 |
0.95 |
|
Treksterkte |
Mpa |
Groter dan of gelijk aan 19 |
19 |
|
Verlenging |
% |
>80 |
150 |
|
Smeltpunt |
rang |
170-190 |
190 |
|
Isolatieweerstand |
Ω |
Groter dan of gelijk aan 1×1010 |
3.5 ×1010 |
|
Hardheid |
A |
Groter dan of gelijk aan 98 |
98(A) |
|
EVA: polyethyleen 80%, vinylacetaat 20%. |
|||
|
Technische parameter |
Eenheid |
Technische vereiste |
Waarde |
|
Dikte |
G/CM3 |
0.95-0.98 |
0.95 |
|
Treksterkte |
Mpa |
Groter dan of gelijk aan 15 |
16 |
|
Verlenging |
% |
>500 |
550 |
|
Smeltpunt |
rang |
170-190 |
170 |
|
Isolatieweerstand |
Ω |
Groter dan of gelijk aan 1×1010 |
5.0 ×1010 |
|
Hardheid |
A |
Groter dan of gelijk aan 90 |
92(A) |
|
Rubber |
||
|
Technische parameter |
Eenheid |
Waarde |
|
Stijfheid |
KN |
90-130 |
|
Hardheid Shore A |
rang |
72-80 graad |
|
Elektronische weerstand |
Ω |
Groter dan of gelijk aan 106 |
|
Treksterkte vóór veroudering |
Mpa |
Groter dan of gelijk aan 12,5 |
|
Verlenging vóór veroudering |
% |
Groter dan of gelijk aan 250 |
Classificaties van railpads
Railpads voor E-type railbevestigingssystemen
Rubberen railpads die worden gebruikt voor railbevestigingssystemen van het E-type hebben dezelfde functies als de railisolatoren om de rail erboven te isoleren van de dwarsliggers die eronder liggen, voor effectieve bescherming tegen trillingen en constructiegeluid. Het railkussen werkt samen met e-clips, railisolatoren/geïsoleerde eindmaten en railschouders/ingebedde onderdelen om een hele set E-type railbevestigingssysteem te vormen.
Railpads voor SKL railbevestigingssystemen
Een railpad in een SKL railbevestigingssysteem is een klein maar cruciaal bevestigingsonderdeel, dat samenwerkt met SKL-clips, schroefpinnen, plastic pluggen, geleideplaten enzovoort. De door ons geproduceerde elastische railpads beschikken over een gedefinieerde stijfheid en verhogen aantoonbaar de elasticiteit van de spoorbovenbouw. Met een hogere elasticiteit draagt het bij aan de stille werking van het rollend materieel, om te voldoen aan de huidige akoestische eisen op spoorlijnen.

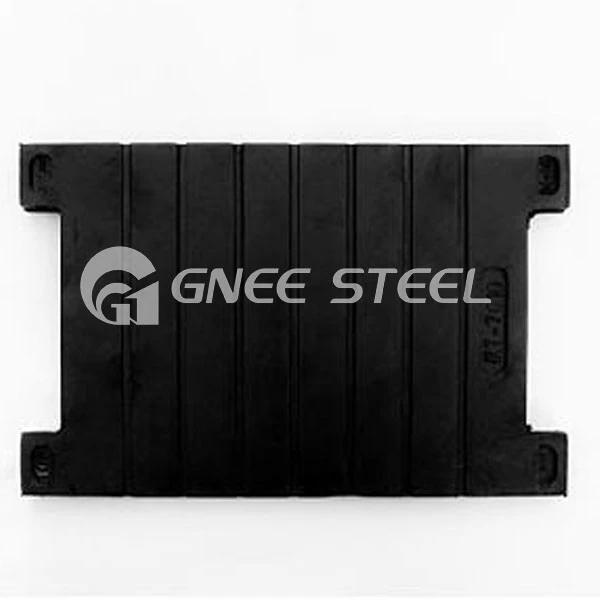

Rubberen railpads voor betonnen dwarsliggers
|
Materiaal: |
rubber |
|
Standaard: |
TB% 2fT% 7b% 7b0% 7d% 7d |
|
Sollicitatie: |
43kg/m, 50kg/m, 60kg/m, 75kg/m spoor |
|
Modellen: |
43-7-7, 43-10-7, 50-7-9, 50-10-9, 60-10-17, 60-12-17 |
|
Bedrijfstemperatuur: |
-50~70 graden |
|
Certificaat: |
ISO9001:2008 |
|
Opmerkingen: |
Moet op een schone, geventileerde plaats worden bewaard. Niet in direct zonlicht plaatsen, en houd het uit de buurt van warmtebronnen en chemische reagentia. Raak olie, organische oplosmiddelen en andere chemicaliën niet aan. |
Hoogelastische gegroefde EVA/HDPE/rubber railpads
Onze EVA/HDPE/rubberen railpads hebben een hoge elasticiteit en zijn van toepassing op typen rails zoals rail UIC54, UIC60, BS80lbs, BS100lbs en maten zoals besteld. De pads kunnen worden aangepast met of zonder groeven, in verschillende mogelijke uitvoeringen, afhankelijk van de wensen van de klant.
