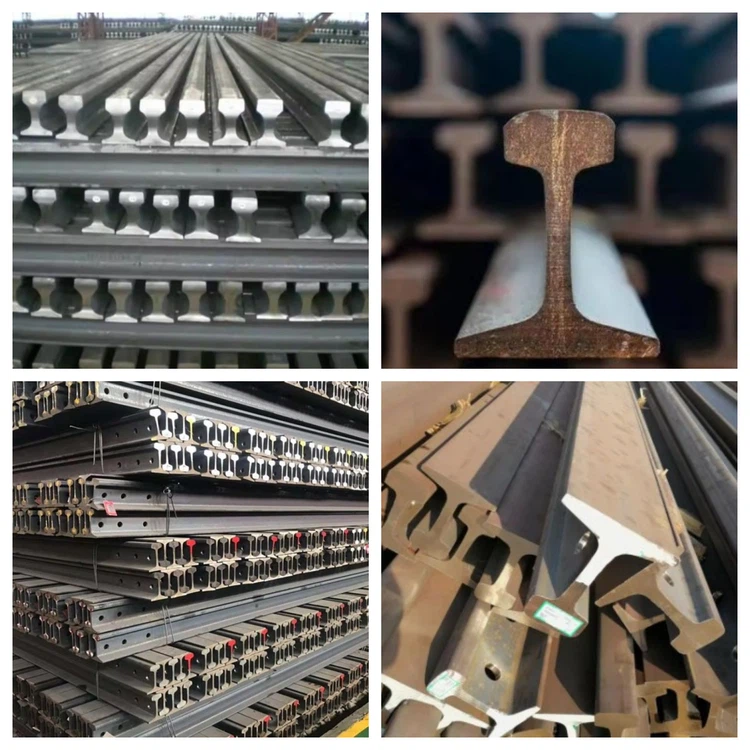

Zware rails - de secties van 43, 50, 60 en 75 kg/m die zijn vervaardigd volgens GB/T 2585 - dragen de gehele verticale belasting van de trein, brengen deze over op de dwarsliggers en ballast, en bepalen de geometrie waarop de wielen lopen. De kwaliteit en de doorsnede ervan bepalen hoe snel, hoe zwaar en hoe veilig een spoorweg kan opereren.
In de Chinese praktijk worden rails van 43 kg/m en meer geclassificeerd als heavy rail, waarbij 50 kg/m en 60 kg/m het meeste hoofdverkeer dekken en 75 kg/m gereserveerd is voor de zwaarste goederencorridors. Meer massa per meter betekent meer staal in kop, lijf en voet, wat zich direct vertaalt in een hoger draagvermogen, groter slijtagevolume en lagere buigspanning onder dezelfde as. De sectiekeuze is de eerste last-beslissing bij elk spoorontwerp.
Draagvermogen: statisch en dynamisch
Elke as - van personenauto's van 17 ton tot 25-zware- transportwagens van 30 ton - brengt zijn gewicht over op de railvoet via een klein contactvlak. De rail verdeelt deze belasting over de dwarsliggersteun en de onderliggende ballast. Op de zware-corridor van Daqin rijden treinen van 20.000 ton in reguliere dienst, en het spoor moet die tonnage verdelen zonder al te veel doorbuiging of vermoeidheid. Een zwaarder traject doet dit met een lagere interne spanning bij dezelfde belasting. Daarom zijn de aslastgroei en de spoormassa in elk groot goederennetwerk samen gestegen.
Dynamische krachten en loopveiligheid
Spoorkrachten zijn niet statisch. Starten, remmen en bochten voegen longitudinale en laterale krachten toe, en onvolkomenheden in de rail vergroten de impactbelasting op wielen en bevestigingen. Een spoorstaaf met een ontoereikende doorsnede of kwaliteit reageert met versnelde slijtage, vervorming en, in het ergste geval, interne vermoeiingsdefecten die kunnen leiden tot spoorbreuk. De krachten die spelen zijn:
Verticale buigspanning van elke passerende as.
Longitudinale krachten veroorzaakt door accelereren en remmen.
Zijdelingse krachten op bochten en op wissels.
Impactbelastingen bij verbindingen, kruisingen en oppervlaktedefecten.
Kwaliteits heavy rail is bestand tegen deze krachten, onderdrukt spoorziekten zoals squats en beschietingen, en biedt de marge die van een drukke lijn een veilige lijn maakt.
Efficiëntie: snelheid, dichtheid en onderhoudskosten
Op dichte corridors bepaalt het spoor de snelheid en de afstand tussen de treinen. Op de hogesnelheidslijn van Beijing-Shanghai- heeft een rail van 60 kg/m de geometrie voor een werking van 350 km/u, en de slijtvastheid ervan bepaalt hoe lang de lijn kan lopen tussen slijpcycli. In termen van zwaar-vervoer komt dezelfde logica naar voren als tonnen steenkool die per onderhoudsuur worden verplaatst. Spoorkeuze is daarom een economische beslissing: de juiste helling en sectie verminderen de maalfrequentie, vervangingskosten en treinvertragingen, terwijl een ondergespecificeerde spoor veel meer aan onderhoud kost dan dat het aan aanschafprijs bespaart.
Soortkeuze: U71Mn, U75V en kop-geharde rail
| Cijfer | Treksterkte (typisch) | Het meest geschikt voor |
|---|---|---|
| U71Mn | ongeveer 880 MPa | Gemengd verkeer, filiaal- en industriële lijnen, matige tonnage |
| U75V | ongeveer 980 MPa | Hoofdlijnen met hoge-snelheid, druk gemengd verkeer |
| U75VH (kop gehard) | ongeveer 1180 MPa | Zwaar-vervoer, scherpe bochten, locaties met snelle hoofdslijtage |
Doorsnede en kwaliteit worden samen gespecificeerd: 60 kg/m in U75V voor hoge-snelheidslijnen, 60 of 75 kg/m in verharde kwaliteiten voor zware- corridors, en 50 kg/m in U71Mn voor secundaire lijnen. Het walscertificaat moet de chemie, trek- en vloeigrens, hardheid en de leveringsnorm vermelden (GB/T 2585, met TB/T 2344 waar het project dit vereist).
Bijpassende bevestigingen en dwarsliggers
Heavy-rail kan niet werken met lichte bevestigingen. Hoe zwaarder de rail en hoe hoger de asbelasting, des te meer klemkracht, stijfheid van het kussen en draagvlak van de dwarsligger nodig zijn om de rail op zijn plaats te houden en de belasting te verdelen. Rail, bevestiging en dwarsligger zijn ontworpen als één systeem, en het combineren van incompatibele onderdelen - een zware rail op een lichte bevestiging, of een stijf kussen onder een lichtgewicht dwarsligger - leidt tot vroegtijdige storingen in de zwakste schakel.
Veelgestelde vragen
Is 60 kg/m spoor voldoende voor hoge-snelheidslijnen?
Ja. 60 kg/m is de standaardsectie voor Chinese hoge- hoofdlijnen, gerold in U75V- of U71MnG-kwaliteiten met nauwe rechtheid en profieltoleranties. Zwaardere secties worden gebruikt waar de aslasten veel hoger zijn, niet waar de snelheid het hoogst is.
Waarom gebruiken sommige zware- transportlijnen een spoorbreedte van 75 kg/m?
Een rail van 75 kg/m biedt het grootste slijtagevolume en de laagste buigspanning onder zeer zware assen (27-30 t en meer). Het wordt gespecificeerd voor corridors waar de kosten van spoorvervanging en bezitstijd de zwaardere secties rechtvaardigen - die doorgaans grote kolen- en ertsroutes bevatten.
Wat betekent railhardheid voor de koper?
Hardheid (HBW) meet de weerstand tegen slijtage en plastische vervorming van de railkop. Een hogere hardheid betekent een langere levensduur van de kop bij schurend verkeer, maar ook moeilijker slijpen en lassen. Geharde rails (340-380 HBW) worden gekozen waar slijtage de boventoon voert; standaard warmgewalste rails (260-300 HBW) waarbij lasbaarheid en kosten bepalend zijn.
Hoe lang gaat heavyrail mee?
De levensduur van het spoor wordt gemeten in geaccumuleerde tonnage en slijpcycli in plaats van in kalenderjaren. Op goed-beheerde hoofdlijnen vervoeren rails honderden miljoenen bruto tonnen met periodiek slijpen, en kop-geharde rails op zware- trekbochten gaan meerdere malen langer mee dan standaard kwaliteiten. Het cijfer is afhankelijk van de aslast, de bochtradius en de onderhoudskwaliteit.
Hoe moet ik kiezen tussen U71Mn en U75V?
Zorg ervoor dat de kwaliteit overeenkomt met de toepassing: U71Mn voor gemengd en gemiddeld verkeer waar lasbaarheid en kosten domineren; U75V waar snelheid, tonnage of kromming een hogere sterkte en slijtvastheid vereisen. Vergelijk bij twijfel het verwachte tonnage met het ontwerpdoel van elke kwaliteit en vraag de leverancier naar de geschiedenis van het fabriekscertificaat van dezelfde kwaliteit op vergelijkbare lijnen.
