Hoe de juiste specificatie van railpad selecteren?
Bij de aanschaf van onderdelen van de spoorwegbovenbouw is het Rail Pad een cruciaal element waarbij specificatiefouten tot kostbare gevolgen kunnen leiden. Het kiezen van de verkeerde specificatie betekent niet alleen dat een onderdeel niet past; het kan leiden tot losse bevestigingsmiddelen, versnelde slijtage van de rails en schade aan de dwarsliggers. Hoe zorgen ingenieurs en inkoopmanagers ervoor dat ze het juiste spoorpad voor hun specifieke project selecteren?
1. Geometrische compatibiliteit: de eerste stap
De meest elementaire vereiste is fysieke fitheid, maar precisie is essentieel.
- Railsectie: Of uw project nu UIC60-, UIC54- of 115RE-rails gebruikt, het Railroad Pad moet exact overeenkomen met de breedte van de railvoet. Een te smal kussen stelt de slaper bloot aan slijtage; een die te breed is, interfereert met de clips.
- Bevestigingssysteem: Verschillende systemen (bijv. E-Clip, SKL, Nabla) vereisen specifieke kussenontwerpen, vooral met betrekking tot de plaatsingslipjes en hoorns. Als u een incompatibel rubberen trackpad installeert, wordt voorkomen dat de bevestigingsclips de juiste teenbelasting bereiken.
2. Stijfheidsstrategie: de prestatiefactor
Naast de afmetingen is de "stijfheid" (statisch en dynamisch) van de pad de bepalende prestatiemaatstaf.
- Zware transportlijnen: Voor sporen die enorme asbelastingen dragen (bijvoorbeeld mijnbouwlijnen), is een hoge stijfheid vereist om overmatige doorbuiging van de rail te voorkomen. In deze gevallen is een stijve HDPE-pad vaak de beste keuze om de stabiliteit van de meter te behouden.
- Hoge- snelheid en stadsvervoer: om prioriteit te geven aan passagierscomfort en geluidsreductie, vereist het systeem een interface met lage- stijfheid en hoge- demping. Hier is een gegroefd rail-elastisch kussen (meestal gemaakt van natuurlijk of synthetisch rubber) essentieel om trillingen te absorberen.
3. Materiële en ecologische veerkracht
De werkomgeving bepaalt de materiaalformulering.
- Temperatuur: In extreme klimaten moet de Rail Rubber Pad bestand zijn tegen broos worden bij vorst of te zacht worden bij hitte.
- Verontreinigingen: gebieden die gevoelig zijn voor olie- of vetlekken vereisen olie-resistente synthetische verbindingen in plaats van natuurlijk rubber.
- Systeemintegratie: Voor geavanceerde geluidsbeheersing wordt het overwegen van een Under Sleeper Pad in combinatie met railpads een standaard best practice.
| EVA: polyethyleen 80%, vinylacetaat 20%. | |||
| Technische parameter | Eenheid | Technische vereiste | Waarde |
| Dikte | g/cm3 | 0.95-0.98 | 0.95 |
| Treksterkte | Mpa | Groter dan of gelijk aan 15 | 16 |
| Verlenging | % | >500 | 550 |
| Smeltpunt | rang | 170-190 | 170 |
| Isolatieweerstand | Ω | Groter dan of gelijk aan 1×1010 | 5.0 ×1010 |
| Hardheid | A | Groter dan of gelijk aan 90 | 92(A) |
| HDPE-railpad | |||
| Technische parameter | Eenheid | Technische vereiste | Waarde |
| Dikte | g/cm3 | 0.95-0.98 | 0.95 |
| Treksterkte | Mpa | Groter dan of gelijk aan 19 | 19 |
| Verlenging | % | >80 | 150 |
| Smeltpunt | rang | 170-190 | 190 |
| Isolatieweerstand | Ω | Groter dan of gelijk aan 1×1010 | 3.5 ×1010 |
| Hardheid | A | Groter dan of gelijk aan 98 | 98(A) |
| Rubberen railpad | ||
| Technische parameter | Eenheid | Waarde |
| Stijfheid | KN | 90-130 |
| Hardheid Shore A | rang | 72-80 graden |
| Elektronische weerstand | Ω | Groter dan of gelijk aan 106 |
| Treksterkte vóór veroudering | Mpa | Groter dan of gelijk aan 12,5 |
| Verlenging vóór veroudering | % | Groter dan of gelijk aan 250 |
Waarom GNEE RAIL raadplegen?
BijGNEE RAILzijn wij van mening dat het selecteren van een railpad een technische beslissing is, en niet alleen een aankoop in een catalogus. Wij bieden meer dan alleen productie; wij bieden technisch advies.

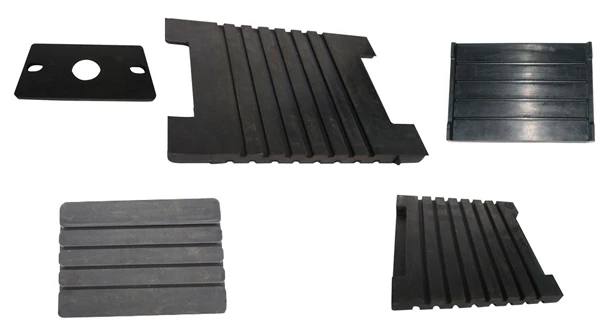

Onze EVA/HDPE/rubberen railpads hebben een hoge elasticiteit en zijn van toepassing op typen rails zoals rail UIC54, UIC60, BS80lbs, BS100lbs en maten zoals besteld. De pads kunnen worden aangepast met of zonder groeven, in verschillende mogelijke uitvoeringen, afhankelijk van de wensen van de klant.
